Конструкция автомобильных шин.

Основными материалами для производства шин являются резина, которая обычно изготавливается из натурального или синтетического каучука и ткань — корд (может быть выполнен в виде металлических, либо нейлоновых нитей).
Шина состоит из: каркаса, слоев брекера, протектора, борта и боковой части.

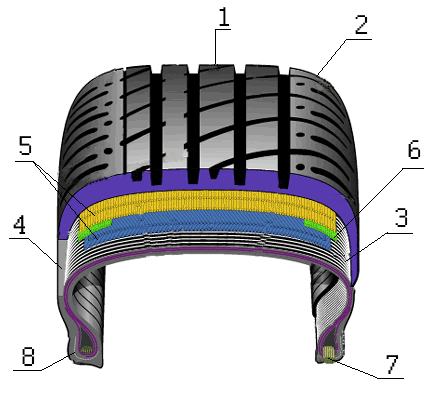

Структура шины:

1 — протектор;

2 — плечевая часть;

3 — каркас;

4 — боковая часть;

5 — брекер;

6 — дополнительная вставка в плечевой зоне(зелен.цв.);

7 — бортовое кольцо;

8 — бортовая часть



Каркас состоит из прорезиненных нитей корда. Корд бывает текстильным, металлическим или стеклянным. Текстиль и стекло применяются в легковых шинах. Металлокорд — в грузовых. Стекловолокно отличается абсолютной стойкостью к гниению и растягиванию. Шины с использованием стекловолокна меньше разнашиваются и меньше подвержены порче в условиях высокой влажности и температуры (тропики). В зависимости от расположения нитей корда в каркасе различают шины:
- радиальные,
- диагональные.

В радиальных шинах нити корда расположены вдоль радиуса колеса(как на схеме, позиция № 3). В диагональных шинах нити корда расположены под углом к радиусу колеса, нити соседних слоев перекрещиваются. Радиальные шины конструктивно более жесткие, вследствие чего обладают большим ресурсом, обладают стабильностью формы пятна контакта, меньшим сопротивлением качению, меньшим расходом топлива. Из-за возможности варьировать количество слоёв каркаса (в отличие от обязательно чётного количества в диагональных) и возможности снижения слойности, снижается общий вес шины, толщина каркаса. Это снижает разогрев шины при качении — увеличивается срок службы. Брекер и протектор так же легче высвобождают тепло — возможно увеличение толщины протектора и глубины его рисунка для улучшения проходимости по бездорожью. В связи с этим, в настоящее время, радиальные шины для легковых автомобилей практически полностью вытеснили диагональные.

Брекер находится между каркасом и протектором. Предназначен для защиты каркаса от ударов, придания жёсткости шине в месте соприкосновения с дорожной поверхностью и для защиты камеры от проколов. Изготавливается из толстого слоя резины (в лёгких шинах) или скрещенных слоёв металлокорда.

Протектор необходим для реализации коэффициента сцепления шин с дорогой, а также для предохранения каркаса от повреждений. Протектор обладает определенным рисунком, который, в зависимости от назначения шины различается. Шины высокой проходимости имеют более глубокий рисунок протектора и грунтозацепы на его боковых сторонах. Рисунок и конструкция протектора дорожной шины определяется требованиями к отведению воды и грязи из канавок протектора и стремлением снизить шум при качении. Но, все же, главная задача протектора шины — обеспечить надежный контакт колеса с дорогой в неблагоприятных условиях, таких как дождь, грязь, снег и т.д, путем их удаления из пятна контакта по точно спроектированным канавкам и желобкам рисунка. Но эффективно удалять воду из пятна контакта протектор в силах лишь до определенной скорости, выше которой жидкость физически не сможет полностью удаляться из пятна контакта, и автомобиль потеряет сцепление с дорожным покрытием, а следовательно и управление. Этот эффект носит название аквапланирование. На сухих же дорогах протектор снижает коэффициент сцепления из-за меньшей площади пятна контакта, по сравнению с шиной без протектора (slick tire). Именно поэтому на гоночных автомобилях в сухую погоду используются шины с гладким протектором, либо безпротектора. Во многих странах существуют законы, регулирующие минимальную высоту протектора на дорожных транспортных средствах, и многие дорожные шины имеют встроенные индикаторы износа.

Борт позволяет покрышке герметично садиться на обод колеса. Для этого он имеет бортовые кольца и изнутри покрыт слоем вязкой воздухонепроницаемой (для бескамерных шин) резины.

Боковая часть предохраняет шину от боковых повреждений.

Шипы противоскольжения
. В целях повышения безопасности движения автомобиля в условиях гололеда и обледенелого снега применяют металлические шипы противоскольжения. Езда на шипованных шинах имеет заметные особенности. На ходу автомобиль делается заметно более шумным, ухудшается его топливная экономичность. В снежно-грязевой каше или в глубоком рыхлом снегу эффективность шипов невелика, а на твердом сухом или влажном асфальте шипованные шины даже проигрывают «обычным»: из-за снижения площади пятна контакта шины с дорогой, тормозной путь автомобиля увеличивается на 5-10 %. Хотя 70-процентное сокращение тормозного пути на льду — их несомненное преимущество.

Бескамерные(tubeless) шины наиболее распространены благодаря своей надежности, меньшей массе и удобству эксплуатации.
